特点用途参数选型ASETTLE系列超薄安全光幕介绍：
1.AS-CB超薄型安全光栅是一款已通过第三方权威机构认证，产品防护等级为IP65级。

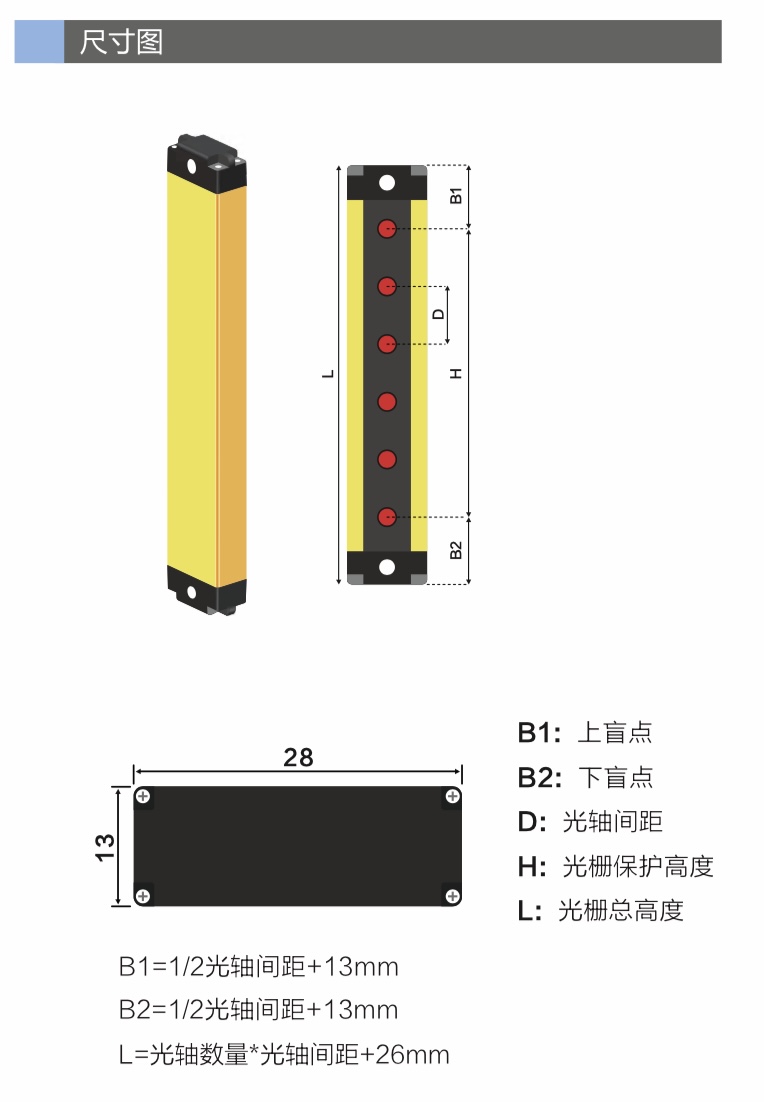

2.产品截面积尺寸为：13×28mm
3.该光栅厚度为13mm，应用小空间、紧贴安装或需要隐秘等设备，可应用于AOL等光学检测设备作防护或启动信号使用。
4.同时，此款安全光栅的外壳采用国外进口航空铝型材做成的，精美大方，真可谓小体积大能耐。
安全光栅的工作原理是，安全光幕发射器发出的光直射到接收器，形成保护光幕。当光幕被遮挡时，接收器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制输出信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停止运行或安全报警。
发射器： 由若干发射器件组成，发射红外光线;
接收器： 由若干接收器件组成，接受红外光线，与发射器的发射器件一一对应，形成保护光幕，产生通光、遮光信号，同时通过信号电缆将信号传输给控制器对外部设备进行控制;
信号电缆：用来传输控制器和发射器、接收器之间的信号;
控制电缆：用来连接控制器和机床、设备，以实现机床或其他设备的安全控制;
安装支架：把发射器与接收器固定在机台上;

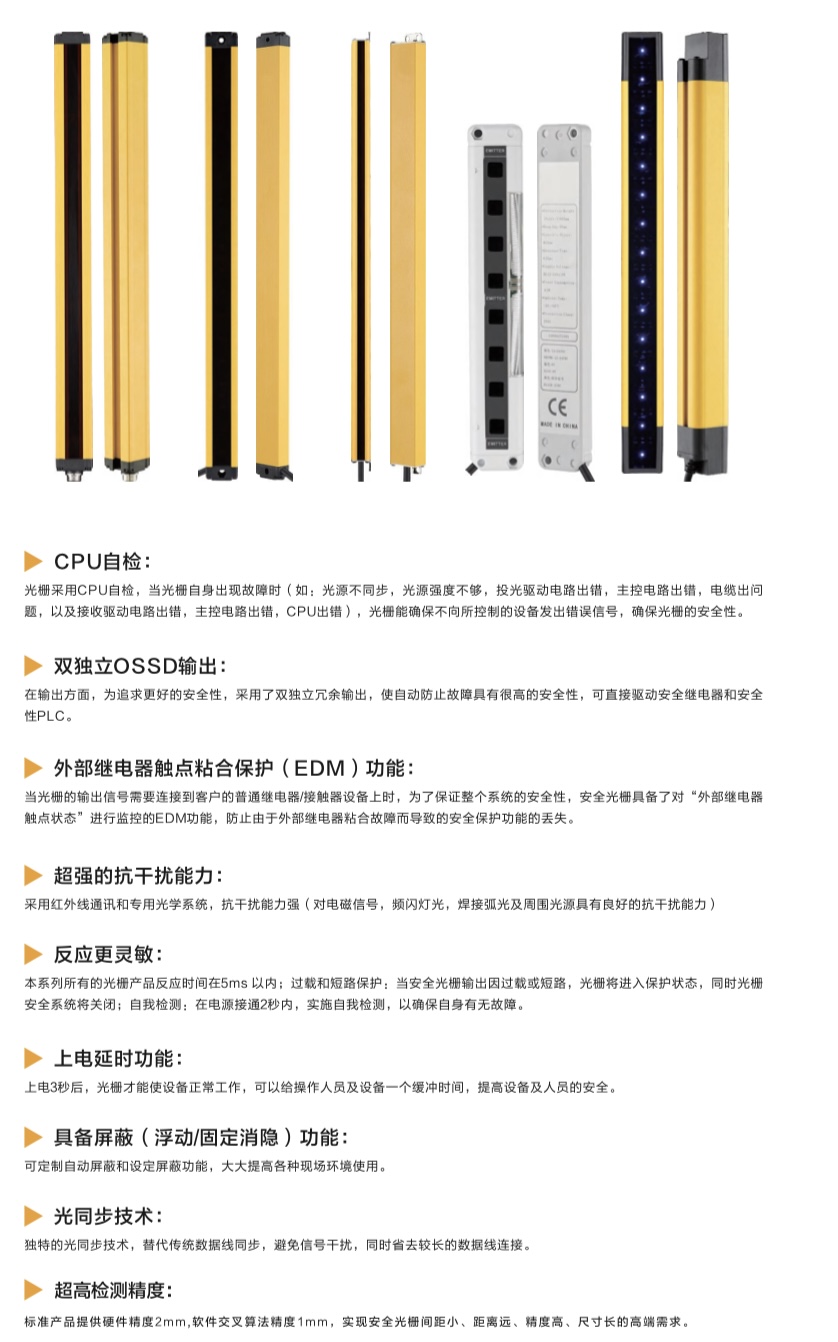

完善的自检功能：
采用最新的工控安全技术设计，当光电保护装置失电或自身出现故障时，确保不向所控制的电气控制发出错误信号;
长寿命双继电器输出控制：
控制器采用进口高可靠性双继电器控制，其电气寿命大于200万次，继电器达到使用寿命后，可更换;
自保功能：
遮挡光幕后，光幕一直维持断开状态，只有按动复位按钮后，光幕恢复通光状态;
信号输出：
通光时继电器输出常闭，遮光时继电器输出常开(出厂时设定为默认;
双独立OSSD输出：
在输出方面，为追求更好的安全性，采用了双独立冗余输出，使自动防止故障具有很高的安全性，可直接驱动安全继电器和安全性PLC;
超强的抗干扰能力：
采用红外线通讯和专用光学系统，抗干扰能力强(对电磁信号，频闪灯光，焊接弧光及周围光源具有良好的抗干扰能力);
反应更灵敏：
本系列所有的光栅产品反应时间在10ms以内;
过载和短路保护：
当安全光栅输出因过载或短路，光栅将进入保护状态，同时光栅安全系统将关闭;
自我检测：
在电源接通2秒内，实施自我检测，以确保自身有无故障;
上电延时功能：
上电3秒后，光栅才能使设备正常工作，可以给操作人员及设备一个缓冲时间，提高设备及人员的安全;
盲区过滤功能：
当物体慢速经过光幕时，光栅一直输出稳定的断开信号，就不会使机器误启动，使生产更安全、更可靠;
光同步技术：
独特的光同步技术，替代传统数据线同步，避免信号干扰，同时省去较长的数据线连接;

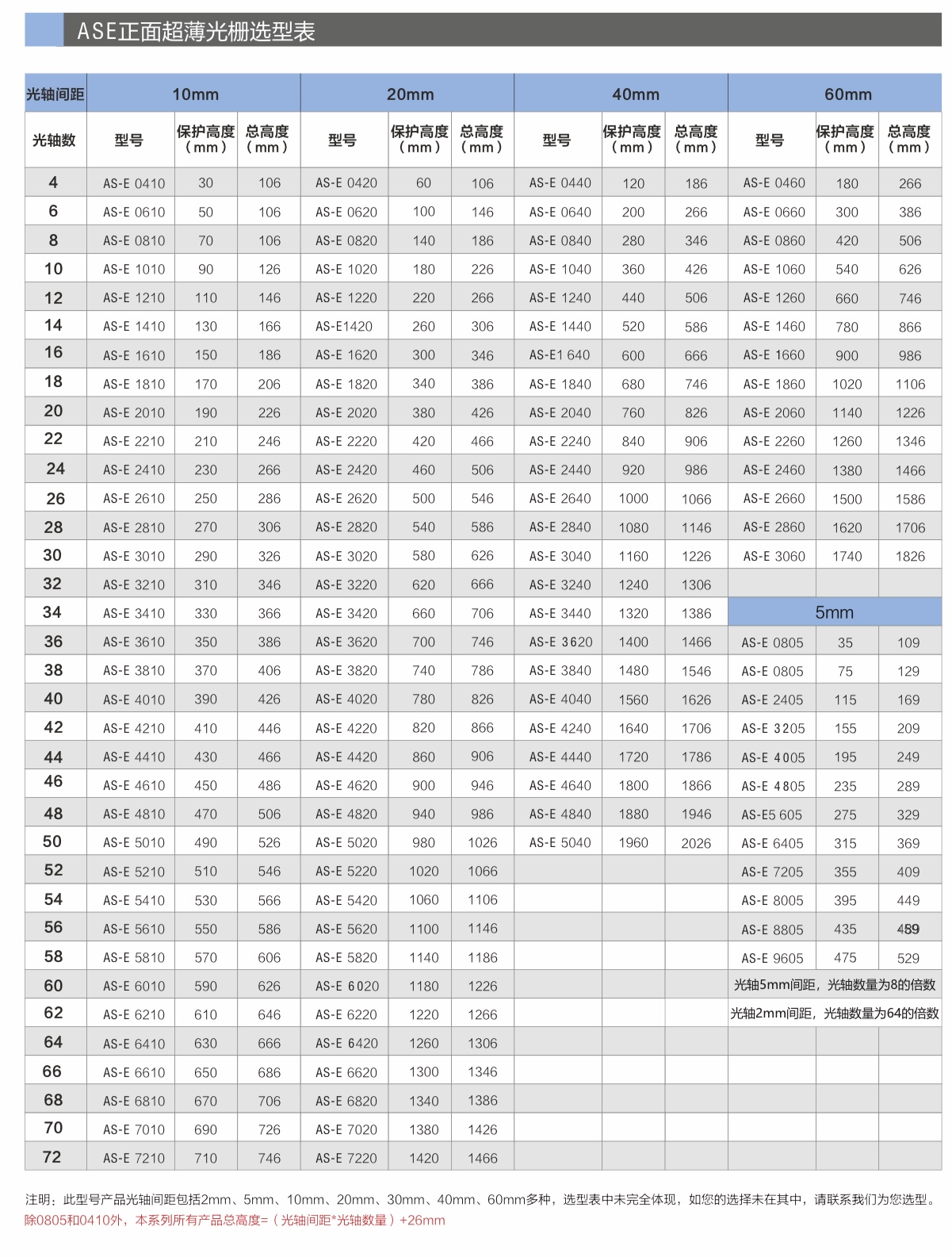

步骤1：根据保护要求确定保护范围及型号
ASETTLE-A系列光电保护器：0-20m，适合3.5米以内的台面或区域;
ASETTLE-B系列光电保护器：0-20m，适合10米以内的台面或区域;
ASETTLE-C安全光幕：0～20米，小型安全光幕，高度仅80mm;
ASETTLE-A系列安全光幕：0～20米，超薄安全光幕，厚度仅15mm;
ASETTLE系列小部件检测光幕：300～800mm，小部件检测光幕，最小检测物体尺寸1mm;
步骤2：选择所需要的保护高度
对于一般机械或危险区域，应根据需要保护的区域高度，选择相应规格的光电保护装置;
对于冲床其保护高度应不小于： 机床滑块行程 + 调节量;
注意：传感器的外形高度≠有效保护高度

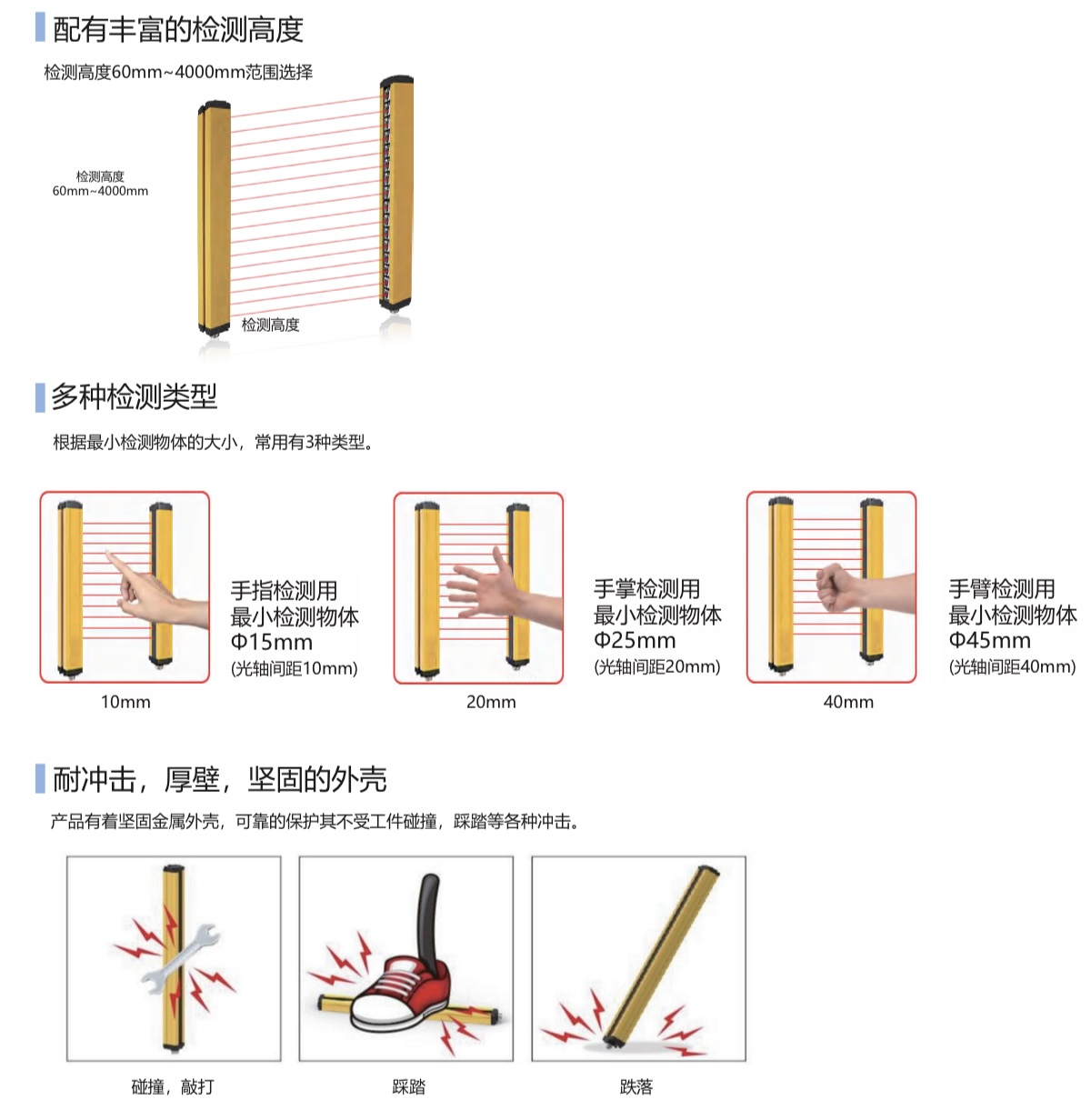

步骤3：根据保护部位选择光轴间距的大小
-10mm：保护手指;
-20m：保护手掌;
-40m：保护手臂;
-80m：保护身体;

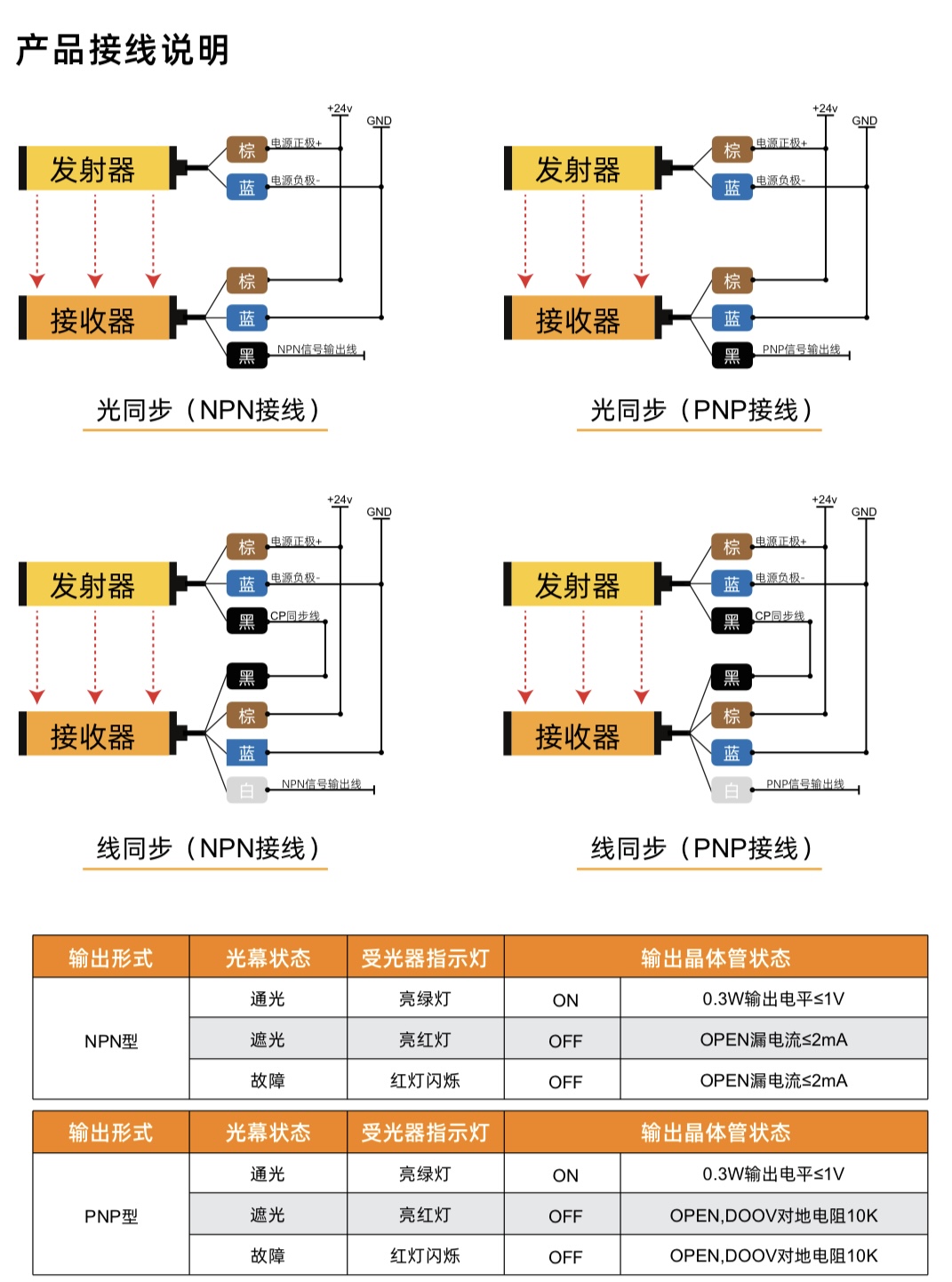

步骤4：选择所需要的输出类型
带控制器为双继电器输出，不带控制器为NPN/PNP输出
继电器输出(带控制器)：
需要指示、操作功能、电源为110V或220VAC、直接接入电气控制回路等情况下选用。
NPN或PNP晶体管输出：
只需要给机器提供一个高低电平指令控制信号、接PLC、接入控制板电路等情况时选用
