超薄安全光栅

NPN超薄安全光幕

产品分类：超薄安全光栅

打样咨询

在线咨询

特点

用途

参数

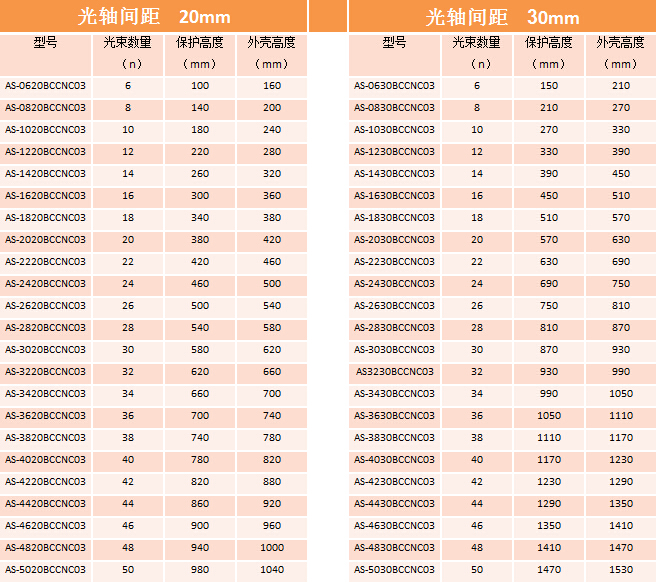

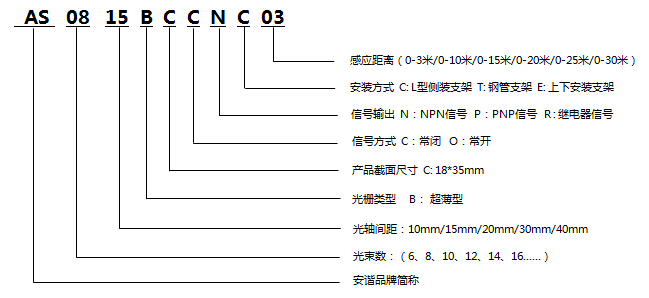

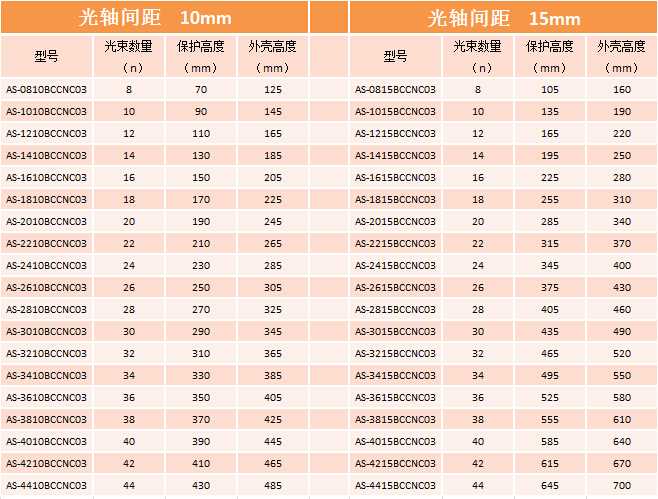

选型

ASETTLE系列超薄安全光幕介绍：
1.AS-CB超薄型安全光栅是一款已通过第三方权威机构认证，产品防护等级为IP65级。
2.产品截面积尺寸为：18×35mm
3.该光栅厚度为18mm，应用小空间、紧贴安装或需要隐秘等设备，可应用于AOL等光学检测设备作防护或启动信号使用。
4.同时，此款安全光栅的外壳采用国外进口航空铝型材做成的，精美大方，真可谓小体积大能耐。

　　安全光栅的工作原理是，安全光幕发射器发出的光直射到接收器，形成保护光幕。当光幕被遮挡时，接收器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制输出信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停止运行或安全报警。

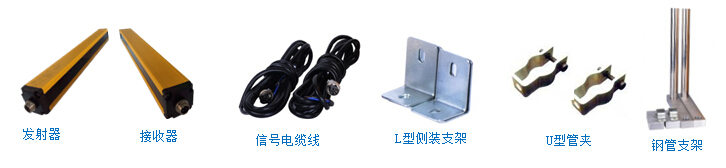

　　发射器：由若干发射器件组成，发射红外光线;
　　接收器：由若干接收器件组成，接受红外光线，与发射器的发射器件一一对应，形成保护光幕，产生通光、遮光信号，同时通过信号电缆将信号传输给控制器对外部设备进行控制;
　　信号电缆：用来传输控制器和发射器、接收器之间的信号;
　　控制电缆：用来连接控制器和机床、设备，以实现机床或其他设备的安全控制;
　　安装支架：把发射器与接收器固定在机台上;

　　完善的自检功能：
　　采用最新的工控安全技术设计，当光电保护装置失电或自身出现故障时，确保不向所控制的电气控制发出错误信号;

　　长寿命双继电器输出控制：
　　控制器采用进口高可靠性双继电器控制，其电气寿命大于200万次，继电器达到使用寿命后，可更换;

　　自保功能：
　　遮挡光幕后，光幕一直维持断开状态，只有按动复位按钮后，光幕恢复通光状态;

　　信号输出：
　　通光时继电器输出常闭，遮光时继电器输出常开(出厂时设定为默认;

　　双独立OSSD输出：
　　在输出方面，为追求更好的安全性，采用了双独立冗余输出，使自动防止故障具有很高的安全性，可直接驱动安全继电器和安全性PLC;

　　超强的抗干扰能力：
　　采用红外线通讯和专用光学系统，抗干扰能力强(对电磁信号，频闪灯光，焊接弧光及周围光源具有良好的抗干扰能力);

　　反应更灵敏：
　　本系列所有的光栅产品反应时间在10ms以内;

　　过载和短路保护：
　　当安全光栅输出因过载或短路，光栅将进入保护状态，同时光栅安全系统将关闭;

　　自我检测：
　　在电源接通2秒内，实施自我检测，以确保自身有无故障;

　　上电延时功能：
　　上电3秒后，光栅才能使设备正常工作，可以给操作人员及设备一个缓冲时间，提高设备及人员的安全;

　　盲区过滤功能：
　　当物体慢速经过光幕时，光栅一直输出稳定的断开信号，就不会使机器误启动，使生产更安全、更可靠;

　　光同步技术：
　　独特的光同步技术，替代传统数据线同步，避免信号干扰，同时省去较长的数据线连接;

产品特点：
1、本系列光幕适合冲床、油压机、剪切机等机械;
2、光束间距D：2mm、5mm 、10mm、15mm、20mm、30mm、40mm、60mm、80mm;
3、光束数量n：4-1000束;
4、检测高度h：50mm-3500mm;
5、检测距离L：0-3.5米;
6、输出方式：P/PS外置控制器，Q内置控制器，R光幕内置继电器，晶体管NPN/PNP。
